Other Available Sizes

The chart below shows additional sizes available from our factory.
Size L
inches (mm)		 W
inches
(mm)		 Thickness Max. (T) inches (mm) Dielectric
NPO BX X7R Y5V
50 V 25 V 50 V 25 V 50 V 25 V 50 V 25 V
0704 0.070 (1.78) 0.040 (1.02) 0.040 (1.02) 680 pF 820 pF 6800 pF 0.012 µF 0.018 µF 0.022 µF 0.027 µF 0.039 µF
0905 0.100 (2.54) 0.050 (1.27) 0.050 (1.27) 1800 pF 2200 pF 0.018 µF 0.033 µF 0.047 µF 0.068 µF 0.12 µF 0.18 µF
0907 0.090 (2.29) 0.070 (1.78) 0.050 (1.27) 2700 pF 3300 pF 0.068 µF 0.10 µF 0.10 µF 0.12 µF 0.22 µF 0.27 µF
1505 0.150 (3.81) 0.050 (1.27) 0.050 (1.27) 3300 pF 3900 pF 0.047 µF 0.082 µF 0.10 µF 0.12 µF 0.22 µF 0.27 µF
1706 0.170 (4.32) 0.065 (1.65) 0.065 (1.65) 4700 pF 8200 pF 0.10 µF 0.15 µF 0.18 µF 0.22 µF 0.47 µF 0.68 µF
1808 0.180 (4.57) 0.080 (2.03) 0.065 (1.65) 0.010 µF 0.012 µF 0.15 µF 0.22 µF 0.33 µF 0.39 µF 1.0 µF 1.2 µF
2018 0.197 (5.00) 0.180 (4.57) 0.080 (2.03) 0.027 µF 0.033 µF 0.47 µF 0.56 µF 0.56 µF 0.68 µF 2.2 µF 2.7 µF
2321 0.225 (5.72) 0.210 (5.33) 0.070 (1.78) 0.047 µF 0.056 µF 0.68 µF 0.82 µF 0.82 µF 1.0 µF 2.7 µF 3.3 µF
2708 0.270 (6.85) 0.080 (2.03) 0.070 (1.78) 0.010 µF 0.012 µF 0.22 µF 0.27 µF 0.39 µF 0.47 µF 1.2 µF 1.5 µF
2725 0.270 (6.85) 0.250 (6.35) 0.055 (1.40) 0.050 µF 0.060 µF 2.0 µF 2.2 µF
3439 0.340 (8.54) 0.390 (9.91) 0.060 (1.52) 0.082 µF 0.100 µF 3.3 µF 3.9 µF
3736 0.370 (9.40) 0.360 (9.14) 0.060 (1.52) 0.100 µF 0.120 µF 4.0 µF 4.7 µF
3941 0.390 (9.91) 0.410 (10.41) 0.060 (1.52) 0.150 µF 0.180 µF 6.0 µF 6.8 µF
4036 0.400 (10.16) 0.360 (9.14) 0.060 (1.52) 0.120 µF 0.150 µF 5.0 µF 5.6 µF
4540 0.450 (11.43) 0.400 (10.16) 0.060 (1.52) 0.180 µF 0.200 µF 6.8 µF 7.8 µF
5595 0.550 (13.97) 0.950 (24.13) 0.070 (1.78) 0.270 µF 0.300 µF 10.0 µF 12.0 µF
5930 0.585 (14.86) 0.298 (7.57) 0.070 (1.78) 0.150 µF 0.180 µF 6.0 µF 6.8 µF

Dimensions

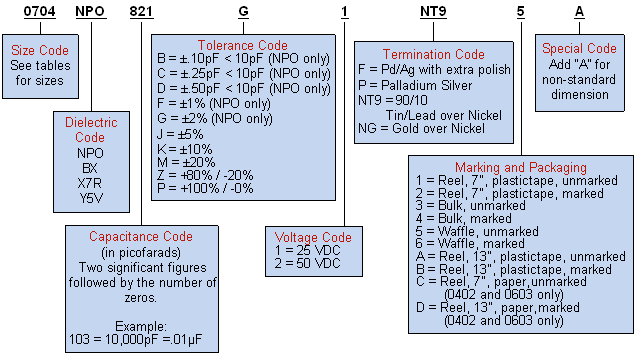

How To Order


Consult factory for other voltages, capacitance options and parts outside a given range.

The above example is of Presidio's Manufacturing part number.
If a shorter part number is desired, use our conversion tool to create our Global part number.
